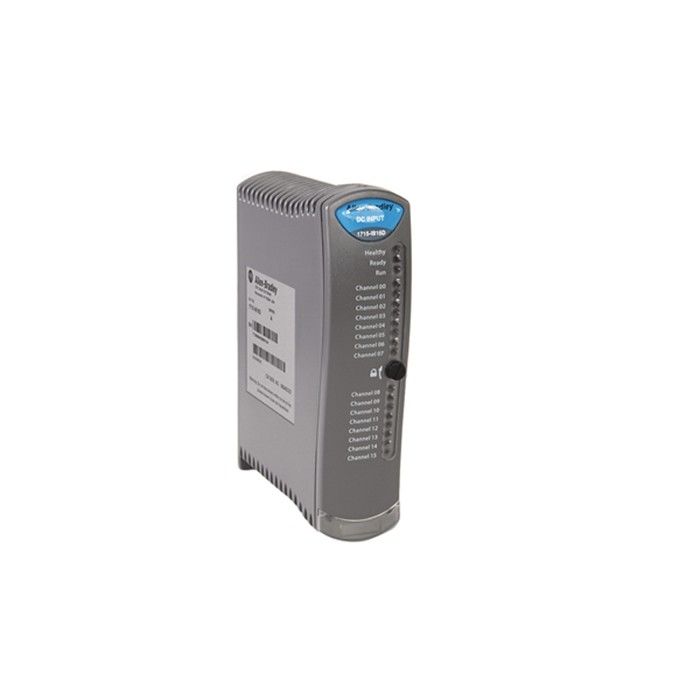

Módulo de entrada PLC discreto Allen Bradley 1715-IB16D E/S redundante

1715-IB16D

Allen-Bradley 1715-IB16D faz parte do sistema de E/S redundante.Este módulo é um módulo de entrada discreta de dezesseis (16) canais que é utilizado principalmente em aplicações críticas, aumentando a disponibilidade do sistema e reduzindo o tempo de inatividade.O 1715-IB16D aceita uma faixa de tensão de sinal de entrada de 18-32 VCC com uma tensão de entrada nominal de 24 VCC junto com uma corrente de entrada nominal de 260 mA.Este módulo tem uma taxa de variação máxima de 3600 V/s e um tempo máximo de translação de 1/(Tempo de varredura do aplicativo + 10 ms) Hz.Para fiação de sinal, o tamanho de fio recomendado é 0,33-1,5 mm2 ou 22-16 AWG, fio de cobre sólido ou trançado com classificação mínima de isolamento de 85 °C (185 °F) ou superior.O tipo de fusível aplicável para uso com o 1715-IB16D é um fusível tipo T de 125 V, 50 mA.O 1757-IB16D tem uma temperatura operacional de -25…70 °C (-13…158 °F);uma temperatura fora de operação de -40…85 °C (-40…185 °F);temperatura máxima do ar circundante de 70 °C (158 °F) junto com um requisito de umidade relativa de 10-95%, sem condensação.Ele tem um gabinete do tipo aberto e deve ser instalado dentro de um gabinete que não exceda 2 g @ 10…500 Hz de vibração e choque de 25 g se instalado em um trilho DIN ou 30 g se montado em painel.Este módulo possui certificação de vários órgãos de padronização e certificação, como cULus, CE, C-Tick, Ex, IECEx, KC e segurança funcional.Este módulo tem um tipo de isolamento básico, com uma classificação de tensão de isolamento de 50 V (contínuo).O isolamento está entre as portas de E/S para o backplane.Este módulo pesa 360 gramas de 12,70 onças e mede 166 x 42 x 118 mm (6,5 x 1,625 x 4,625 pol.).

O Allen-Bradley 1715-IB16D é um módulo de entrada digital de 16 canais que faz parte dos sistemas de E/S redundantes Allen-Bradley 1715.Os recursos do 1715-IB16D incluem canais de entrada isolados galvanicamente independentes, um teste de diagnóstico integrado e recurso de watchdog, e a opção para remoção e substituição online de componentes (no modo duplex, os sinais não são interrompidos).Quando o 1715-IB16D é usado com o conjunto de terminação simplex 1715-TASIB16D, ele não é isolado.

O requisito de energia do backplane para o 1715-IB16D é de 260 miliamperes em 18 a 32 Volts CC.As taxas de variação máximas são 3600 Volts/s.A taxa máxima de conversão é de 1/(tempo de varredura do aplicativo + 10 milissegundos) Hertz.A tensão de isolamento é de 50 Volts (contínuo).O módulo é testado em 500 Volts por 60 segundos.A dissipação de energia para o sistema é de no máximo 4 Watts e para os loops de campo é de 0,2 Watts no máximo por loop.O peso aproximado do 1715-IB16D é de 360 ​​gramas.As dimensões do 1715-IB16D são 166 x 42 x 118 milímetros.Fio de cobre sólido ou trançado (22 a 16 AWG) classificado em 85 graus Celsius ou mais é recomendado para uso com o 1715-IB16D.As faixas de temperatura operacional e umidade relativa para o 1715-IB16D são de -25 a 70 graus Celsius e 10 a 95%, respectivamente.O ar circundante deve ter uma temperatura máxima de 70 graus Celsius.A faixa de temperatura de armazenamento vai de -40 a 85 graus Celsius.As classificações de choque operacional são 25 gramas para montagem em trilho DIN e 30 gramas para montagem em painel.
