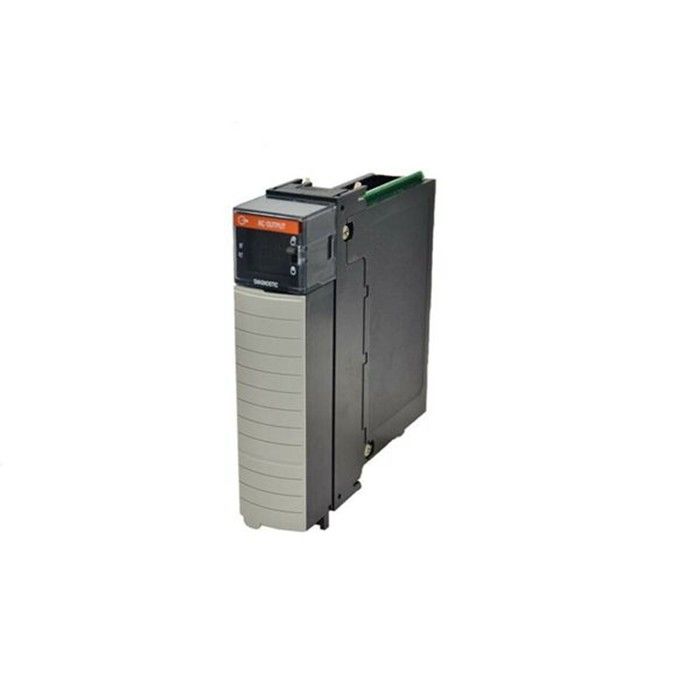

O MVI56E-MNET é um módulo de comunicação Modbus especializado desenvolvido pela ProSoft Technology, projetado para integração perfeita com controladores lógicos programáveis (PLCs) Allen-Bradley ControlLogix.Permite o intercâmbio de dados confiável entre os sistemas ControlLogix e os dispositivos habilitados para Modbus, preenchendo a lacuna entre os diferentes protocolos de comunicação industrial.
- Marca: ProSoft Tecnologia
- Série de produtos: MVI56E (Módulos de Comunicação Avançada para ControlLogix)
- Fator de forma: compatível com chassi ControlLogix de 17 faixas, seguindo os padrões de design modular de Allen-Bradley
- Necessidade de energia: Atrapa energia do plano de fundo do chassi ControlLogix (não é necessária fonte de alimentação externa)
- Interface do terminal: 2 portas RJ45 (para comunicação Modbus TCP/IP) e blocos de terminais opcionais para Modbus RTU (via RS-232/RS-485, dependendo da variante do modelo)
- Protocolos apoiados:
- Modbus TCP/IP (modos cliente e servidor)
- Modbus RTU (modos mestre e escravo, se equipados com interface serial)
- Taxa de transferência de dados:
- Ethernet (Modbus TCP/IP): até 100 Mbps (auto-sensing 10/100 Base-T)
- Serial (Modbus RTU): até 115,2 kbps (taxa de baud, paridade e bits de parada configuráveis)
- Capacidade de dados: Suporta até 4.000 registos de entrada e 4.000 registos de saída para mapeamento de dados entre dispositivos ControlLogix e Modbus
- Limites da ligação: Até 32 conexões de cliente Modbus TCP/IP simultâneas (para comunicação com vários servidores Modbus)
- Temperatura de funcionamento: 0°C a 60°C (32°F a 140°F)
- Temperatura de armazenamento-40°C a 85°C (-40°F a 185°F)
- Umidade relativa: 5% a 95% (não condensado)
- Isolamento: 1500 V DC entre as portas Ethernet e o plano de fundo; 250 V DC entre as portas séries (se aplicável) e o plano de fundo
- Certificações: UL 508 (Equipamento de controlo industrial), CSA C22.2 n.o 14-15, CE (EN 61000-6-2, EN 61000-6-4), Zona ATEX 2/22 (para variantes de zonas perigosas)
- Flexibilidade com duplo papel: atua como mestre/cliente e escravo/servidor Modbus, adaptando-se a diversas arquiteturas de rede.
- Integração do chassi sem problemas: Comunica com o processador ControlLogix através do plano de fundo do chassi, eliminando a necessidade de fiação externa entre o módulo e o PLC.
- Mapeamento de dados configurável: Permite aos usuários definir mapas de registro personalizados (através do software ProSoft Configuration Builder) para alinhar com os requisitos de dados de aplicativos específicos.
- Ferramentas de diagnóstico: LEDs de estado integrados (potência, comunicação de plano de fundo, atividade Ethernet) e diagnósticos baseados em software para solução de problemas de rede.
- Apoio ao despedimento: Compatível com configurações de chassis redundantes ControlLogix, garantindo comunicação ininterrupta em aplicações críticas.
Ideal para sistemas de automação industrial que exijam comunicação Modbus com PLCs ControlLogix, tais como:
- Intercâmbio de dados com sensores Modbus RTU (por exemplo, sensores de temperatura, pressão) em linhas de produção
- Integração do ControlLogix com os sistemas Modbus TCP/IP SCADA para monitorização centralizada
- Comunicação com as unidades de frequência variável (VFD) habilitadas para Modbus ou com os controladores de motor nos sistemas HVAC
- Transferência de dados entre o ControlLogix e dispositivos industriais de terceiros (por exemplo, medidores, atuadores) nas indústrias de petróleo e gás, água/águas residuais ou de processamento de alimentos
